Le pump-down c’est à dire le tirage au vide automatique ou unique consiste à vider l’évaporateur de son fluide. BP coupe l’alimentation électrique du groupe. La partie électrique, cette chambre froide négative sera contrôlée par un Single.

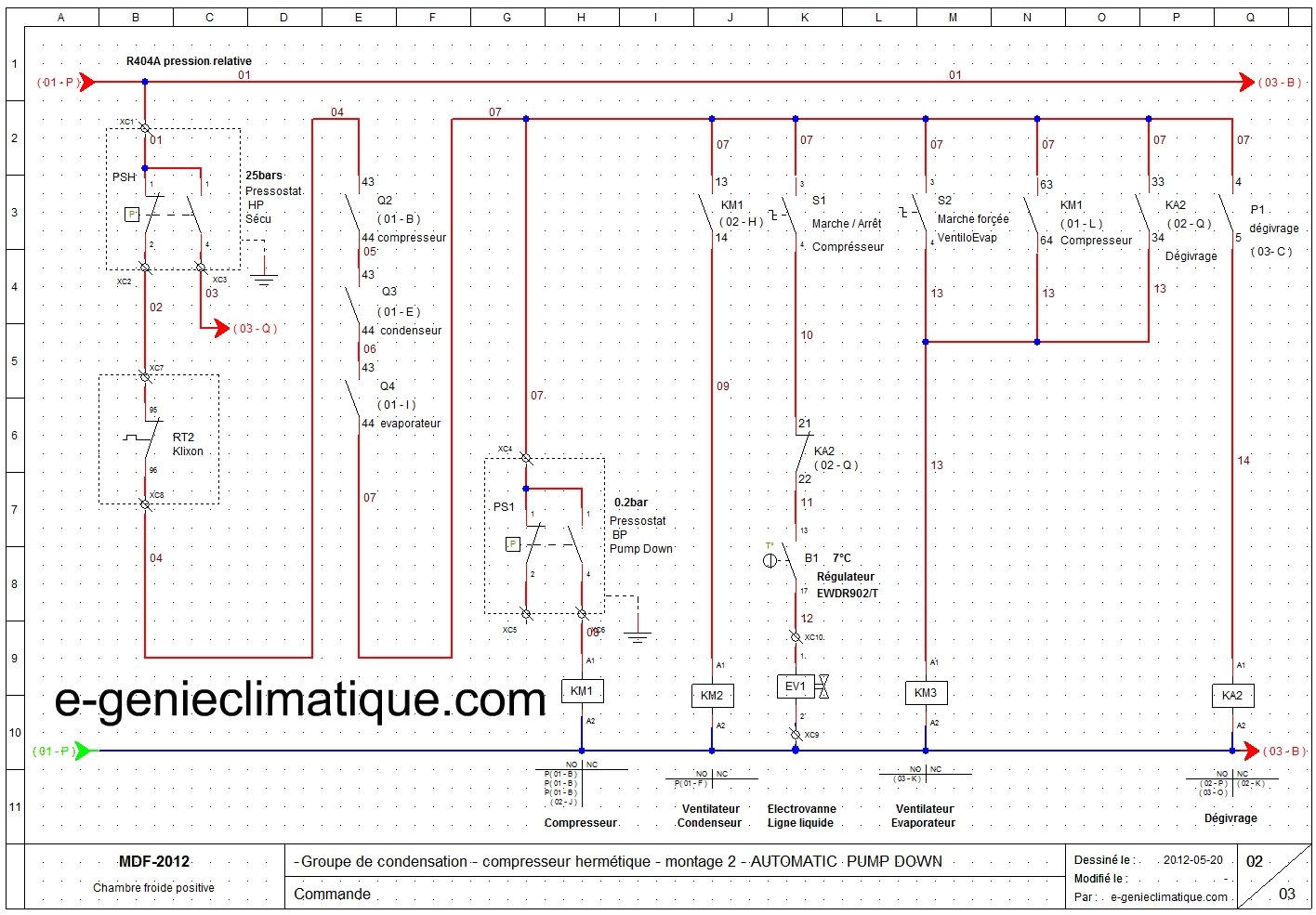

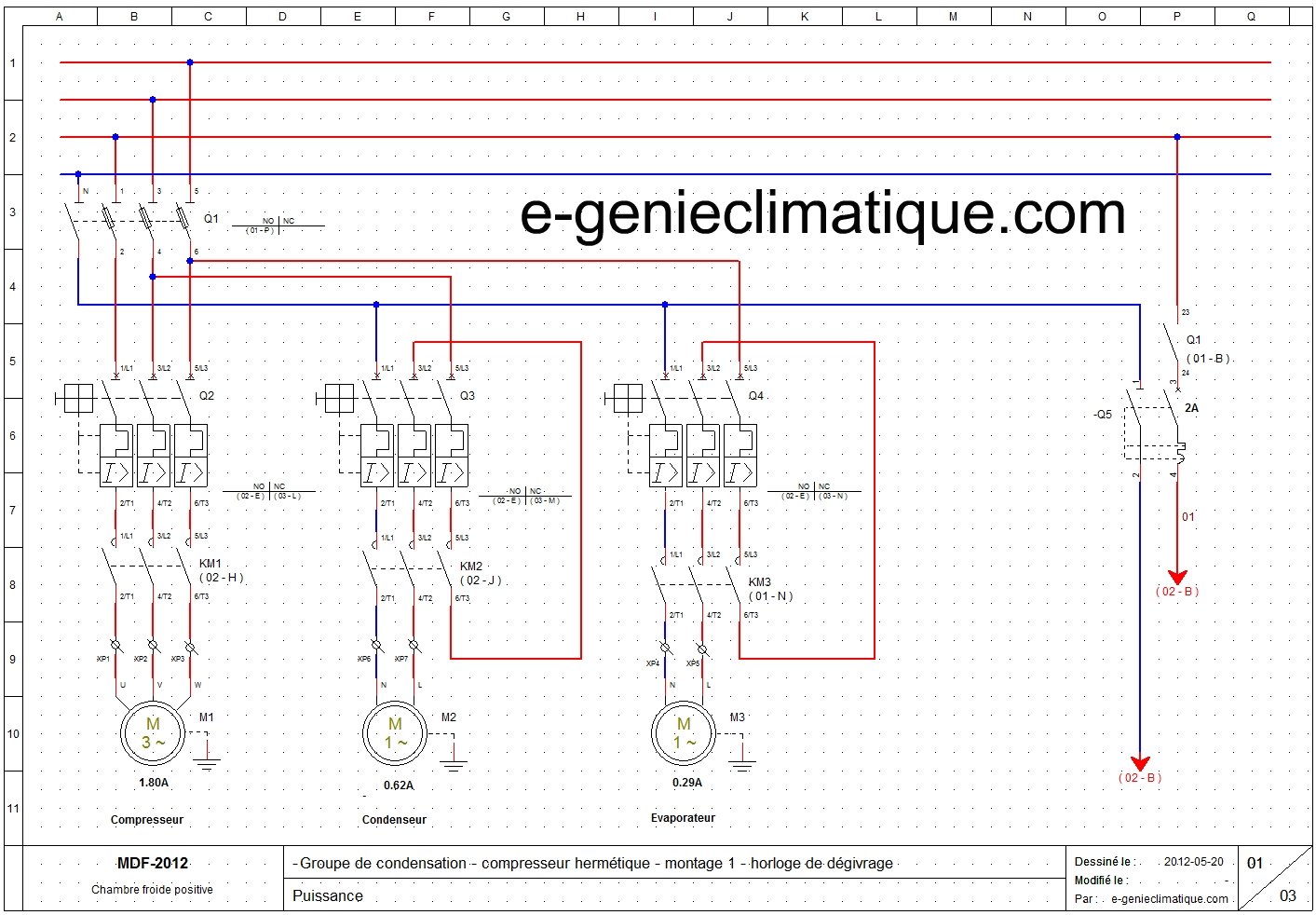

Le schéma électrique du single pump down amélioré. Le schéma électrique de l’automatic pump down. Voici le schéma électrique pour une chambre froide positive, d’un groupe de condensation.

Pump-dowm:Le principe de cette régulation repose sur l’utilisation d’un relais de mise au vide.

Froid19-Montage 3-chambre froide négative-Partie électrique. Chambre froide negative montage pump down. Schema frigorifique fonctionnement voyant liquide il y a jours. Dans une chambre froide à température positive, si la température de. Pour une régulation thermostatique, le schéma électrique serait par exemple celui qui suit.

Coffret regroupant tous les composants électriques, boutons et voyants de commande. Système de dégivrage de la porte et de la soupape de la chambre froide. Pump Down) et dégivrage par résistance de dégivrage.

Raccordement d’une armoire électrique aux différents éléments extérieurs.

Mise en service d’une chambre froide positive monophasé (régulation Pump Down A l’aide du schéma ci-dessous, vous pourrez câbler les différents éléments en Down ou thermostatique) et effectuer le réglage d’un organe frigorifique ou . Câblage avec pump-down et avec résistance de carter (séries CFPT et CFNT). Toutes les notices sont fournies avec le coffret : régulateur, schéma de câblage . Pump—Down (tirage au vide) de l’évaporateur. Ce DOSSIER TECHNIQUE repose sur l’étude d’une chambre froide basse. Shema Electrique Chambre Froide Negative Montage Pump Down listes des fichiers et notices PDF shema electrique chambre froide negative montage pump . Froid101-Montage 3-Chambre froide négative-modification câblage. C’est élément déterminant du fonctionnement en pump-down.

Exercice N° : Dessiner le schéma de régulation du pressostat HP de sécurité suivant. Vanne électromagnétique à membrane (de régulation pump down). Le schéma fonctionnel du système ci-contre représente une installation frigorifique simple. Régulation de température de la chambre froide via un thermorupteur avec commande de compresseur.

Régulateur de réfrigération électrique avec électrovanne et commande pump-down. La régulation du système est une single pump down et doit donc. Compléter le schéma électrique suivant avec les composants manquants.
